1
Cilindrada
500
2
Año
2003
3
Acabado
SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ
4
Catálogo de recambios

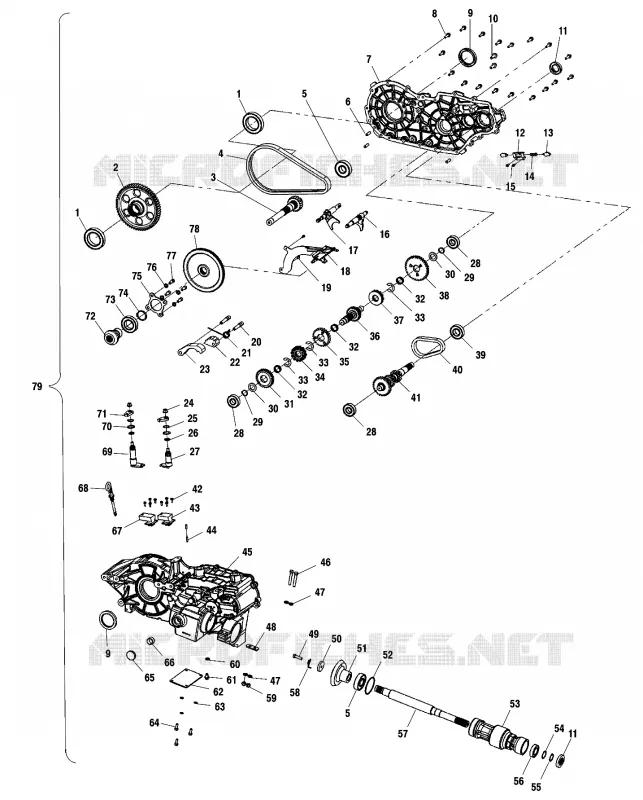

CAJA DE ENGRANAJES
5
Despiece
Catálogo de recambios
ELECTRICA/LUZ DE LA COLA
por
Embrague
CAJA DE ENGRANAJES
1
1
2
3
4
5
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
29
30
30
31
32
32
32
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
1
BEARING BALL 6010 C3 50 X 80 X 10
3233268
70,86€ Precio unitario con IVA
2
SPOCKET-60T 36T SP
3233670
No disponible
3
Shaft Center Drive
3234051
No disponible
4
CHAIN SILENT
3233430
No disponible
5
BEARING BALL 6305 C3 25 X 62 X 17
3233020
65,40€ Precio unitario con IVA
6
PIN DOWEL
3233247
No disponible
7
Gearcase LH
3234041
No disponible
8
SCREW
3233026
No disponible
9
SEAL TRIPLE LIP 40 X 70 X 7
3233878
47,71€ Precio unitario con IVA
10
SCREW
3233252
8,23€ Precio unitario con IVA
11
SEAL TRIPLE LIP
3233788
47,71€ Precio unitario con IVA
12
BRACKET INTERLOCK
3233309
No disponible
13
PIN INTERLOCK
3233308
No disponible
14
SPRING
3233189
No disponible
15
Screw
3233747
No disponible
16
SHIFT FORK LOW SUB-ASM
3233775
No disponible
17
FORK SHIFT H/R
3233664
No disponible
18
DEFLECTOR-OIL
3233669
No disponible
19
SCREW
3233282
No disponible
20
PIN TENSIONER
3233432
12,36€ Precio unitario con IVA
21
SPRING TORSION
3233431
43,73€ Precio unitario con IVA
22
CAM CHAIN TENSIONER
3233434
26,23€ Precio unitario con IVA
23
SHOE CHAIN TENSIONER
3233433
52,48€ Precio unitario con IVA
24
NUT LOCK HEX FLANGE NYLON 5/16-24
3233961
5,58€ Precio unitario con IVA
25
RING RETAINING BASIC EXTERNAL 0.75
3233045
8,23€ Precio unitario con IVA
26
O-RING
3233548
No disponible
27
SHAFT-SHIFT
3233661
No disponible
28
BEARING BALL 6204 20 X 47 X 14
3233018
41,75€ Precio unitario con IVA
29
RING RETAINING
3233177
No disponible
30
WASHER THRUST 1.270 X 0.793 X 0.065
3233176
14,30€ Precio unitario con IVA
31
GEAR 30T 12PT
3233744
No disponible
32
BEARING NEEDLE
3233718
53,68€ Precio unitario con IVA
33
Ring Retaining
3233720
No disponible
34
DOG ENGAGE HIGH/REV 12PT
3233743
No disponible
35
Sprocket 24T
3233719
No disponible
36
SHAFT REVERSE 29T
3233742
No disponible
37
Engagement Dog Low
3233732
No disponible
38
GEAR 36T 12PT
3233745
No disponible
39
BEARING
3233019
47,71€ Precio unitario con IVA
40
CHAIN SILENT 34P
3233036
No disponible
41
SHAFT INPUT 15T HCR HLR(DSL)
3233571
No disponible
42
SCREW TAPPING TORX PH 11902 X.50
3233749
9,61€ Precio unitario con IVA
43
Switch 2 Position
3234001
No disponible
44
VENT
3233037
No disponible
45
GEARCASE-RH
3233776
No disponible
46
BOLT
3233442
No disponible
47
WASHER
3233054
No disponible
48
SPACER-SNORKLE CLAMP
3233779
No disponible
49
BOLT
3233351
No disponible
50
WASHER
3233352
No disponible
51
GEAR 31T SNORKEL
3233476
No disponible
52
O-RING
3233302
No disponible
53
TUBE SNORKEL
3233750
No disponible
54
SPACER (1.180 x .995 x .040)
3233355
No disponible
55
RING RETAINING BASIC EXT 0.938
3233306
8,23€ Precio unitario con IVA
56
Bearing Ball
3233305
47,71€ Precio unitario con IVA
57
SHAFT SNORKEL
3233446
No disponible
58
BOLT LOCK SNORKEL GEAR
3233444
No disponible
59
NUT FLEXLOCK
3233291
No disponible
60
PLUG WASHER
3233254
13,73€ Precio unitario con IVA
61
Plug Drain
3233777
No disponible
62
PLATE COVER
3233294
No disponible
63
WASHER LOCK
3233295
No disponible
64
SCREW
3233296
No disponible
65
Plug
3234047
No disponible
66
BUSHING
3233292
No disponible
67
Switch 3 Position
3234002
No disponible
68
DIPSTICK
3233475
No disponible
69
SHAFT-SHIFT 12-POINT SPRING
3233774
No disponible
70
WASHER
3233040
No disponible
71
BELLCRANK
3233153
52,48€ Precio unitario con IVA
72
GEAR 16T SPIRAL BEVEL SNORKEL
3233365
No disponible
73
BEARING BALL 6007 C3 35 X 62 X 14
3233265
59,65€ Precio unitario con IVA
74
RING RETAINING SHAFT DIA. 1.375
3233364
10,98€ Precio unitario con IVA
75
COVER CTR.DRIVE BRG.
3233263
No disponible
76
WASHER Substituted by 7552901
3233051
7552901
2,39€ Precio unitario con IVA
77
SCREW
3233262
No disponible
78
GEAR O/P 100T HCR
3233360
No disponible
79
Asm. Gearcase
1341444
No disponible

En esta página encontrará el esquema detallado :label POLARIS. Esta vista explosionada permite identificar los diferentes componentes que necesita para mantener su máquina y encontrar rápidamente su referencia de pieza original POLARIS.


Los esquemas no son contractuales. En caso de duda, nuestros profesionales están disponibles para responder a sus preguntas. Al añadir una pieza al carrito, asegúrese de solicitar la cantidad deseada. El precio unitario indicado corresponde al precio de cada referencia para una cantidad de 1.

Otras piezas para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ

CARROCERÍA

CARROCERÍA

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

CABINA

CABINA

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

El montaje en bastidor trasero

El montaje en bastidor trasero

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

GASOLINA TANK

GASOLINA TANK

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

MONTAJE DEL MOTOR

MONTAJE DEL MOTOR

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

CAJA FILTRO DE AIRE

CAJA FILTRO DE AIRE

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

miembro de gobierno

miembro de gobierno

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

MANILLAR AND FARO POD

MANILLAR AND FARO POD

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

SUSPENSIÓN TRASERA

SUSPENSIÓN TRASERA

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

ELECTRICA/LUZ DE LA COLA

ELECTRICA/LUZ DE LA COLA

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

CAJA DE ENGRANAJES

CAJA DE ENGRANAJES

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

Embrague

Embrague

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

TREN DELANTERO

TREN DELANTERO

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

TRASERO DEL EJE DE TRANSMISION

TRASERO DEL EJE DE TRANSMISION

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

BOMBA DE AGUA

BOMBA DE AGUA

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

tapa del embrague

tapa del embrague

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

CAJA DEL CIGÜEÑAL

CAJA DEL CIGÜEÑAL

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

CIGUEÑAL AND PISTÓN

CIGUEÑAL AND PISTÓN

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

FILTRO DE ACEITE

FILTRO DE ACEITE

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

ARRANQUE DE RETROCESO

ARRANQUE DE RETROCESO

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

Bomba de freno trasera y PEDAL

Bomba de freno trasera y PEDAL

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

SISTEMA DE ESCAPE

SISTEMA DE ESCAPE

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

RUEDA DELANTERA

RUEDA DELANTERA

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

Tracción trasera

Tracción trasera

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

FRONT RACK AND PARACHOQUES DELANTERA

FRONT RACK AND PARACHOQUES DELANTERA

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

ETIQUETAS

ETIQUETAS

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

SISTEMA DE REFRIGERACIÓN

SISTEMA DE REFRIGERACIÓN

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

DEL EJE DE PROPULSIÓN

DEL EJE DE PROPULSIÓN

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

CONTROLES/CILINDRO MAESTRO/FRENO LINE

CONTROLES/CILINDRO MAESTRO/FRENO LINE

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

TANQUE DE ACEITE

TANQUE DE ACEITE

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

Wishbones

Wishbones

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

CILINDRO

CILINDRO

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

KIT DE HERRAMIENTA

KIT DE HERRAMIENTA

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

MULTI MONTAJE TORNO

MULTI MONTAJE TORNO

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

puntal delantero

puntal delantero

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

FRONT FRENO

FRONT FRENO

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

accionado de embrague

accionado de embrague

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

BOMBA DE COMBUSTIBLE

BOMBA DE COMBUSTIBLE

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

SELECTOR DEL TREN

SELECTOR DEL TREN

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

CONTROLES/ACELERADOR ASM/CABLE

CONTROLES/ACELERADOR ASM/CABLE

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

BASTIDOR

BASTIDOR

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

PINZA TRASERA

PINZA TRASERA

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

MAGNETO

MAGNETO

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

ESCAPE DE ADMISION

ESCAPE DE ADMISION

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

BOMBA DE ACEITE

BOMBA DE ACEITE

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

MOTOR DE ARRANQUE

MOTOR DE ARRANQUE

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

CARBURADOR

CARBURADOR

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

frontal de la carcasa

frontal de la carcasa

para SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ a partir de 2003

POLARIS SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ 2003

SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ

SPORTSMAN 500 HO - A03CH50AA/AB/AC/AD/AE/AH/AJ

Modelo : SPORTSMAN

Cilindrada : 500

Año : 2003

Piezas nuevas y originales del fabricante
Envíos internacionales
Precio oficial POLARIS
Un equipo de expertos a su servicio
Pago seguro
A su lado desde 2001
Opiniones de nuestros clientes
4.2 /5
1764 opiniones
Ver todas las opiniones
Catálogo de piezas de recambio para todas las marcas
